ホーム　>　避難用滑り台　>　スカイフロウ　GL型 [らせん式 底面パイプ 外周ルーバー付き]

避難用滑り台
スカイフロウ　GL型 [らせん式 底面パイプ 外周ルーバー付き]

勾配表

注） 3階建てを超える避難用滑り台は一番高い階高さで直径は決まります。
　 　すべり回転角度300度・踊場角度60度で計算しております。

スカイフロー　らせん型　勾配（角度）表

階高	直径　2,400				直径　2,600				直径　2,800				直径　3,000
段数10	1段目 高さ	ｱｰﾑ 高さ	ｱｰﾑ 個数	角度	1段目 高さ	ｱｰﾑ 高さ	ｱｰﾑ 個数	角度	1段目 高さ	ｱｰﾑ 高さ	ｱｰﾑ 個数	角度	1段目 高さ	ｱｰﾑ 高さ	ｱｰﾑ 個数	角度
2,500	304	244	9	29.19	304	244	9	26.38	304	244	9	24.21	304	244	9	22.25
2,600	296	256	9	30.31	296	256	9	27.45	296	256	9	25.24	296	256	9	23.24
2,700	297	267	9	31.35	297	267	9	28.45	297	267	9	26.21	297	267	9	24.18
2,800	298	278	9	32.37	298	278	9	29.44	298	278	9	27.17	298	278	9	25.11
2,900	299	289	9	33.38	299	289	9	30.42	299	289	9	28.12	299	289	9	26.03
3,000	300	300	9	34.38	300	300	9	31.39	300	300	9	29.06	300	300	9	26.54
3,100	301	311	9	35.36	301	311	9	32.35	301	311	9	29.59	301	311	9	27.44
3,200	302	322	9	36.33	302	322	9	33.29	302	322	9	30.51	302	322	9	28.34
3,300	303	333	9	37.28	303	333	9	34.23	303	333	9	31.42	303	333	9	29.23
3,400	304	344	9	38.23	304	344	9	35.15	304	344	9	32.33	304	344	9	30.11
3,500	296	356	9	39.20	296	356	9	36.11	296	356	9	33.27	296	356	9	31.03
3,600	297	367	9	40.12	297	367	9	37.01	297	367	9	34.15	297	367	9	31.49
3,700	298	378	9	41.02	298	378	9	37.50	298	378	9	35.02	298	378	9	32.35
3,800	299	389	9	41.51	299	389	9	38.38	299	389	9	35.49	299	389	9	33.20
3,900	300	400	9	42.38	300	400	9	39.25	300	400	9	36.35	300	400	9	34.04
4,000	301	411	9	43.25	301	411	9	40.11	301	411	9	37.19	301	411	9	34.48
4,100	302	422	9	44.10	302	422	9	40.56	302	422	9	38.03	302	422	9	35.31

　　　　　　は認定外角度となりますので、その直径では困難となります。
　　　　　　はそれぞれの直径に対して理想角度となります。
　　　　　　はそれぞれの直径に対して設置可能角度となります。

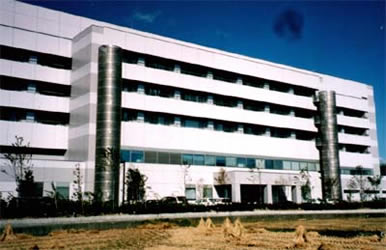

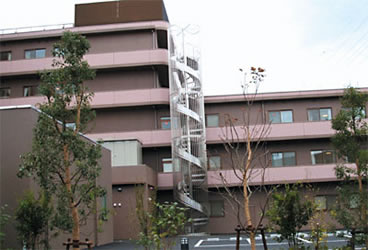

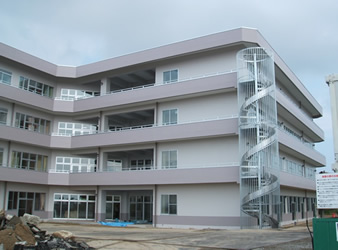

設置例

図面ダウンロード

避難用滑り台の標準図（CADデータ）のダウンロードができます。

図面データは、以下のリストからダウンロードしてください。
図面データをダウンロードするときは、ご利用の注意事項をよく読んで、同意されてから開始してください。

同意いただけない場合は、ダウンロードはご遠慮ください。

らせん式避難用滑り台

1.現場搬入

①レッカー車配置

②トラック搬入　搬入製品検査

※製品運送中の損傷・破損・部品の欠落がないかチェックし建方後塗装しにくい部分は、ここでタッチアップする。

2.建方作業開始

①約5ｍ吊上げて、搬入車両を退車させる。

②すべり台を直立させる。

③設置場所への移動

3.その他付帯作業

①仕上塗装のタッチアップ

②ルーバー継ぎ金具の取付（本体2本継以上の場合）

③ステンレス部の掃除
